晶間腐蝕:根據(jù)貧鉻理論,焊縫和熱影響區(qū)在加熱到450-850℃敏化溫度區(qū)時(shí)在晶界上析出碳化鉻,造成貧鉻的晶界,不足以抵抗腐蝕的程度。

（1）針對(duì)焊縫晶間腐蝕和目材上敏化溫度區(qū)腐蝕，可采用下列措施加以限制：

a．減少母材及焊縫的含碳量，母材中添加穩(wěn)定化元素Ti、Nb等元素使之優(yōu)先形成MC，以避免Cr23C6形成。

b．使焊縫形成奧氏體加少量鐵素體的雙相組織。焊縫中存在一定數(shù)量的鐵素體時(shí)，可細(xì)化晶粒，增加晶粒面積，使晶界單位面積上的碳化鉻析出量減少。

鉻在鐵素體中溶解度較大，Cr23C6優(yōu)先在鐵素體中形成，而不致使奧氏體晶界貧鉻；散步在奧氏體之間的鐵素體，可防止腐蝕沿晶界向內(nèi)部擴(kuò)散。

c．控制在敏化溫度區(qū)間的停留時(shí)間。調(diào)整焊接熱循環(huán)，盡可能縮短600～1000℃的停留時(shí)間，可選擇能量密度高的焊接方法（如等離子氬弧焊），

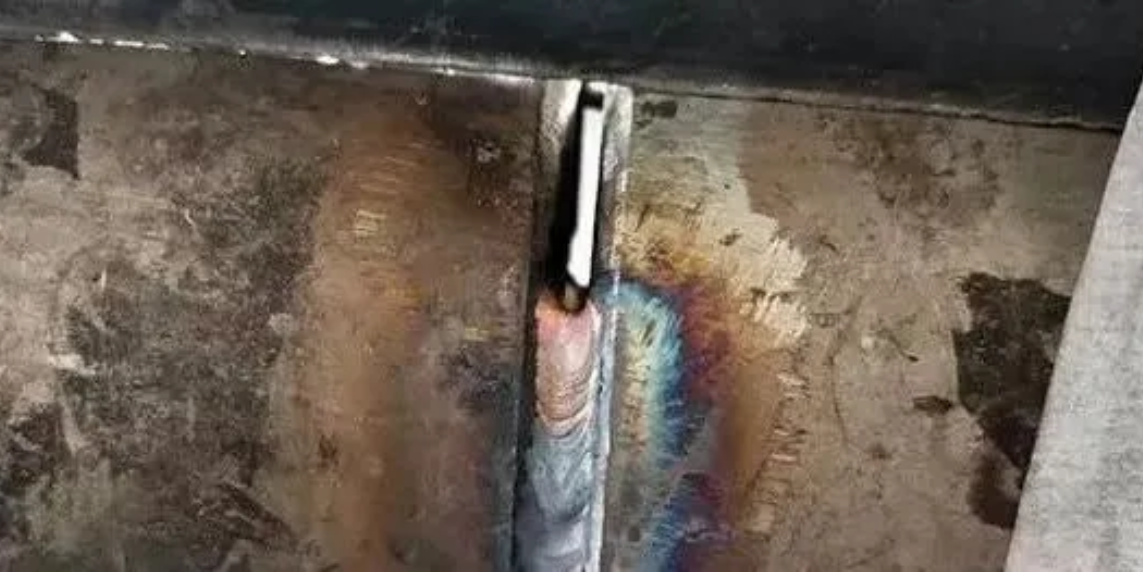

選用較小的焊接線(xiàn)能量，焊縫背面通氬氣或采用銅墊增加焊接接頭的冷卻速度，減少起弧、收弧次數(shù)以避免重復(fù)加熱，多層焊時(shí)與腐蝕介質(zhì)的接觸面盡可能最后施焊等。

d．焊后進(jìn)行固溶處理或穩(wěn)定化退火（850～900℃）保溫后空冷，以使碳化物充分析出，并使鉻加速擴(kuò)散 ）。

（2）、焊接接頭的刀狀腐蝕，為此，可采取如下預(yù)防措施：

由于碳的擴(kuò)散能力較強(qiáng)，在冷卻過(guò)程中將偏聚在晶界形成過(guò)飽和狀態(tài)，而Ti、Nb則因擴(kuò)散能力低而留于晶體內(nèi)。當(dāng)焊接接頭在敏化溫度區(qū)間再次加熱時(shí)，過(guò)飽和碳將在晶間以Cr23C6形式析出。

a．降低含碳量。對(duì)于含有穩(wěn)定化元素的不銹鋼，含碳量不應(yīng)超過(guò)0.06％。

b．采用合理的焊接工藝。選擇較小的焊接線(xiàn)能量，以減少過(guò)熱區(qū)在高溫停留時(shí)間，注意避免在焊接過(guò)程中產(chǎn)生“中溫敏化”效果。

雙面焊時(shí)，與腐蝕介質(zhì)接觸的焊縫應(yīng)最后施焊（這是大直徑厚壁焊管內(nèi)焊在外焊之后進(jìn)行的原因所在），如不能實(shí)施則應(yīng)調(diào)整焊接規(guī)范及焊縫形狀，盡量避免與腐蝕介質(zhì)接觸的過(guò)熱區(qū)再次受到敏化加熱。

c．焊后熱處理。焊后進(jìn)行固溶或穩(wěn)定化處理。

可采用下列措施防止應(yīng)力腐蝕開(kāi)裂的發(fā)生：

a．正確選擇材料及合理調(diào)整焊縫成分。高純鉻-鎳奧氏體不銹鋼、高硅鉻-鎳奧氏體不銹鋼、鐵素體-奧氏體不銹鋼、高鉻鐵素體不銹鋼等具有較好的抗應(yīng)力腐蝕性能，焊縫金屬為奧氏體-鐵素體雙相鋼組織時(shí)抗應(yīng)力腐蝕性良好。

b．消除或減小殘余應(yīng)力。進(jìn)行焊后消除應(yīng)力熱處理，采用拋光、噴丸和錘擊等機(jī)械方法降低表面殘余應(yīng)力。

c．合理的結(jié)構(gòu)設(shè)計(jì)。以避免產(chǎn)生較大的應(yīng)力集中。

熱裂紋敏感性主要取決于材料的化學(xué)成分、組織與性能。Ni易與S、P等雜質(zhì)形成低熔點(diǎn)化合物或共晶，硼、硅等的偏析，將促使產(chǎn)生熱裂紋。

焊縫易形成方向性強(qiáng)的粗大柱狀晶組織，有利于有害雜質(zhì)和元素的偏析。從而促使形成連續(xù)的晶間液膜，提高了熱裂紋的敏感性。若焊接不均勻加熱，則易形成較大的拉應(yīng)力，促進(jìn)焊接熱裂紋的產(chǎn)生。

防止措施：

a．嚴(yán)格控制有害雜質(zhì)S、P的含量。

b．調(diào)整焊縫金屬的組織。雙相組織焊縫具有良好的抗裂性能，焊縫中的δ相可細(xì)化晶粒，消除單相奧氏體的方向性，減少有害雜質(zhì)在晶界的偏析，且δ相能溶解較多的S、

P，并能降低界面能，組織晶間液膜的形成。

c．調(diào)整焊縫金屬合金成分。在單相奧氏體鋼中適當(dāng)增加Mn、C、N的含量，加入少量的鈰、鎬、鉭等微量元素（可細(xì)化焊縫組織、凈化晶界），可減少熱裂紋敏感性。

d．工藝措施。盡量減小熔池過(guò)熱，以防止形成粗大的柱狀晶，采用小線(xiàn)能量及小截面焊道。

例如25-20型奧氏體鋼易出現(xiàn)液化裂紋?？赏ㄟ^(guò)嚴(yán)格限制母材的雜質(zhì)含量及晶粒度，采用高能量密度的焊接方法、小線(xiàn)能量和提高接頭的冷卻速度等措施。

熱強(qiáng)鋼應(yīng)保證焊接接頭的塑性，防止高溫脆化；低溫用鋼要求具有良好的低溫韌性，防止焊接接頭發(fā)生低溫脆斷。

因?qū)崧实?、膨脹系?shù)大，故焊接變形較大，可采用夾具防止變形。奧氏體不銹鋼的焊接方法和焊接材料的選擇:

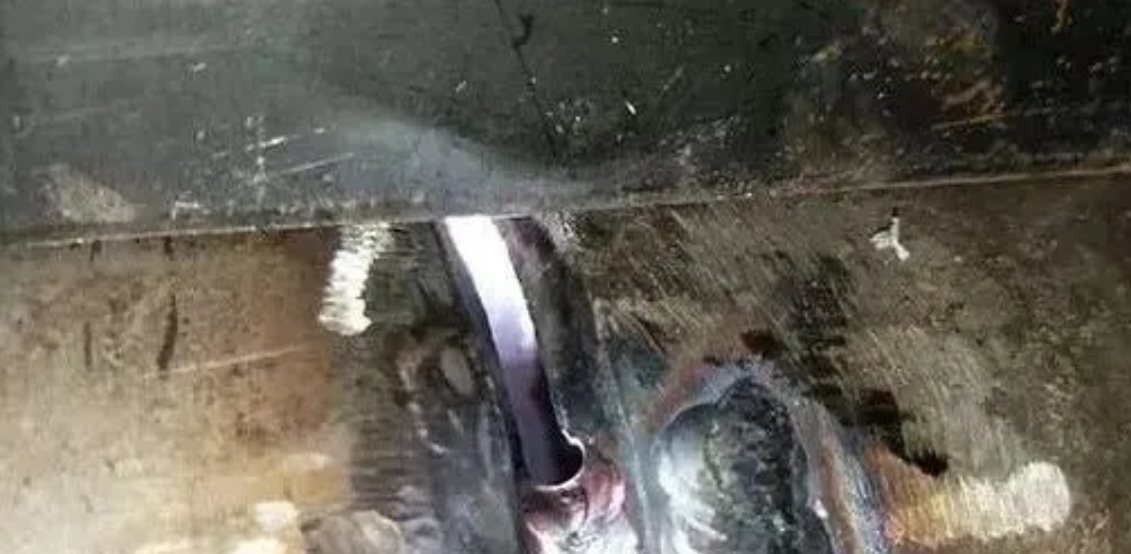

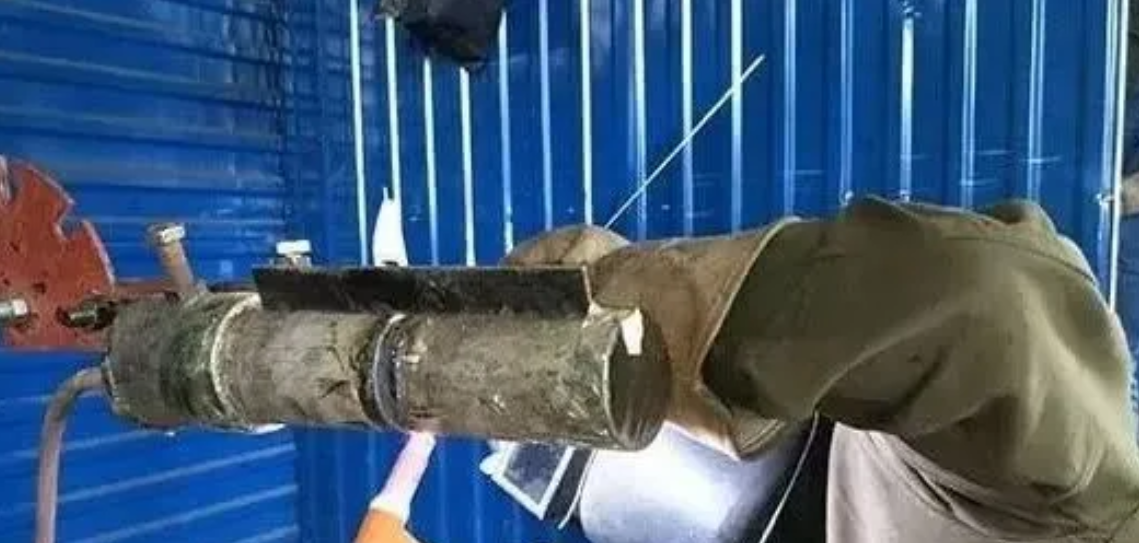

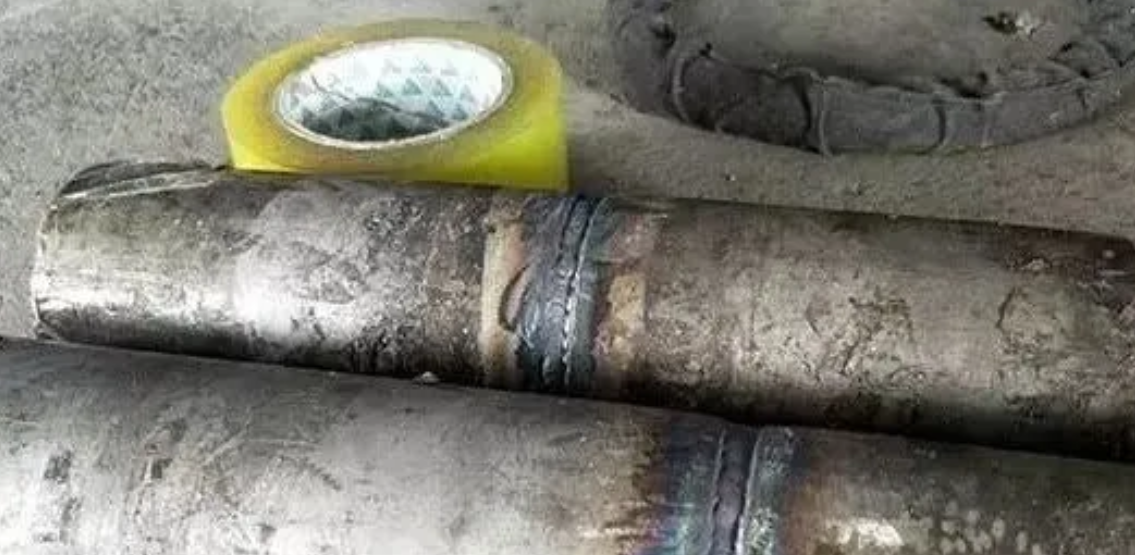

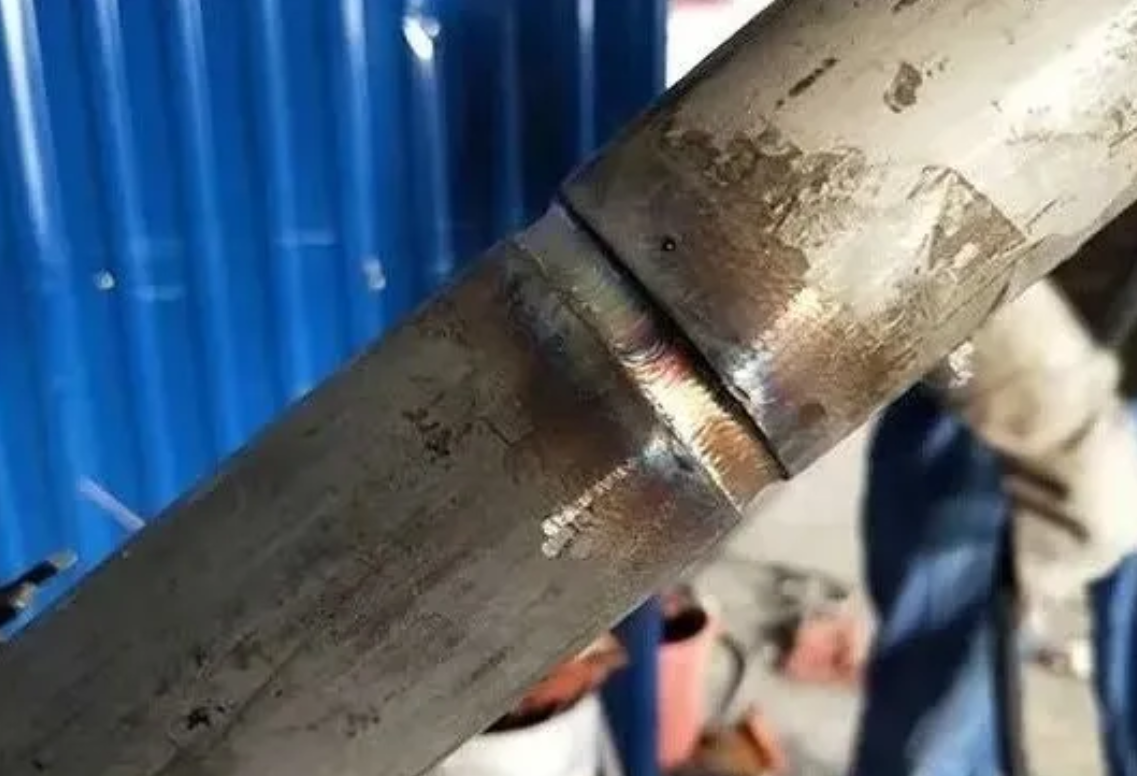

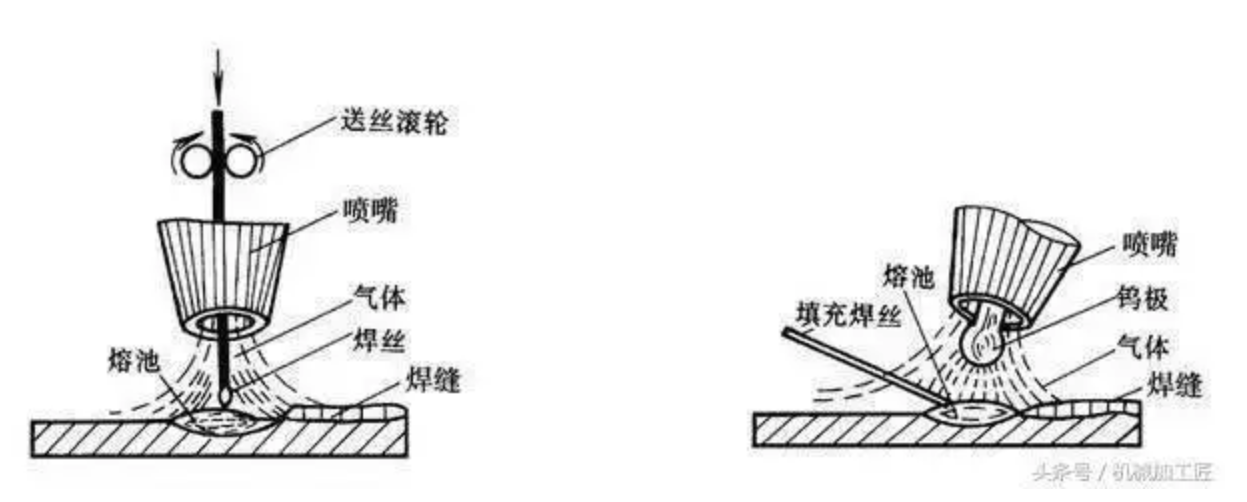

奧氏體不銹鋼可用鎢極氬弧焊（TIG）、熔化極氬弧焊（MIG）、等離子氬弧焊（PAW）及埋弧焊（SAW）等方法進(jìn)行焊接。

奧氏體不銹鋼因其熔點(diǎn)低、導(dǎo)熱系數(shù)小、電阻系數(shù)大，故焊接電流較小。應(yīng)采用窄焊縫、窄焊道，減少高溫停留時(shí)間，防止碳化物析出，減少焊縫收縮應(yīng)力，降低熱裂紋敏感性。

焊材成分尤其是Cr、Ni合金元素要高于母材。采用含有少量（4～12％）鐵素體的焊接材料，以保證焊縫良好的抗裂（冷裂、熱裂、應(yīng)力腐蝕開(kāi)裂）性能。

焊縫中不允許或不可能存在鐵素體相時(shí)，焊材應(yīng)選用含Mo、Mn等合金元素的焊接材料。

焊材中的C、S、P、Si、Nb應(yīng)盡可能低，Nb在純奧氏體焊縫中會(huì)引起凝固裂紋，但焊縫中有少量鐵素體可有效避免。

焊后需進(jìn)行穩(wěn)定化或消除應(yīng)力處理的焊接結(jié)構(gòu)，通常選用含Nb的焊接材料。埋弧焊用于焊接中板，Cr、Ni的燒損可通過(guò)焊劑和焊絲中合金元素的過(guò)渡得到補(bǔ)充；

由于熔深大，應(yīng)注意防止焊縫中心區(qū)熱裂紋的產(chǎn)生和熱影響區(qū)耐腐蝕性的降低。應(yīng)注意選擇較細(xì)的焊絲和較小的焊接線(xiàn)能量，焊絲需低Si、S、P。

耐熱不銹鋼焊縫中鐵素體含量應(yīng)不大于5％。Cr、Ni含量大于20％的奧氏體不銹鋼，需選用高M(jìn)n（6～8％）焊絲，焊劑選用堿性或中性焊劑，以防止向焊縫中增Si，以提高其抗裂性能。

奧氏體不銹鋼專(zhuān)用焊劑增Si極少，可向焊縫過(guò)渡合金，補(bǔ)償合金元素的燒損，以滿(mǎn)足焊縫性能和化學(xué)成分的要求。
